QGISでTileLayerPluginを使って地理院地図を呼び出す

QGIS上で地理院地図を表示したかったのでやり方を備忘録としてまとめました。今回はTileLayerPluginを使います（他にも地理院地図の表示方法はあるが今回は割愛）。地理院地図の利用規約は事前にご一読ください（下記リンク参照）。
地理院地図｜地理院タイル一覧

※以下QGIS 2.14環境での説明を行います。他のバージョンでもやり方は概ね同じ。
※QGIS 3以降では、より簡単にXYZタイルが読み込めるようになりました。やり方はこちら等をご覧ください...（2018.04.14 追記）
https://qiita.com/ozo360/items/640bcd5c0cd530572449

0.はじめに

今回、地理院地図を表示するためにTileLayerPluginを使用します。TileLayerPluginとは、QGISオフィシャルプラグインの1つで、QGIS上でXYZタイルを表示する際に使用します。XYZタイルの説明はここでは省略しますが、地図データのタイル配信の流派の1つだと思ってください。

例えば地理院地図(標準地図)は、次のようなURLでXYZタイルの配信を行なっています。
"http://cyberjapandata.gsi.go.jp/xyz/std/{z}/{x}/{y}.png"

TileLayerPluginでは、事前にこのURLやその他細かい定義等を記述したファイル（以下、設定ファイル）を用意し、そのファイルをプラグインが参照しながら地理院地図を表示するという仕組みになっています。

1.設定ファイルの用意

① 設定ファイルをダウンロード

設定ファイルは既にGithub上でMinoruAkagi様が公開されているものを拝借します。
https://gist.github.com/minorua/7654132の『Download ZIP』をクリックし、ファイルをダウンロード。

② 設定ファイルを任意フォルダ下に保存

任意の階層下にダウンロードしたTSVファイルを保存する。例えば今回はQGISフォルダ直下に新規にフォルダ『TileLayer』を作成し（つまり、C:\Program Files\QGIS Essen\TileLayerの階層下に）、設定ファイルを保存した。

2.プラグインのインストール

今回使うプラグイン、TileLayerPluginをQGISで使えるようにする。

① プラグイン管理画面を開く

QGIS上部のメニューバーから『プラグイン』＞『プラグインの管理とインストール』を選択し、管理画面を開く。

※比較できるように背景に都道府県ポリゴン（出典：国土数値情報）を表示している

② TileLayerPluginをインストール

プラグインの管理画面を開いたら検索窓に「Tile」と打ち、TileLayerPluginを見つける。見つかったらインストールを選択。

これでQGIS上でTileLayerPluginの機能が使えるようになる。

3.地理院地図の呼び出し

TileLayerPluginに設定ファイルを読ませ、地理院地図を表示できるようにする。

① タイルレイヤの追加画面開く

QGIS上部のメニューバーから『Web』＞『タイルレイヤプラグイン』＞『タイルレイヤを追加する』を選択する。

② TileLayerPluginでの設定ファイル読み込み

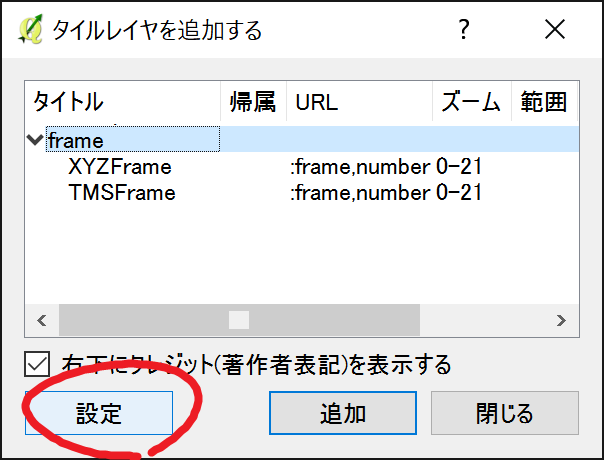

表示されたウィンドウの左下『設定』ボタンを選択する。

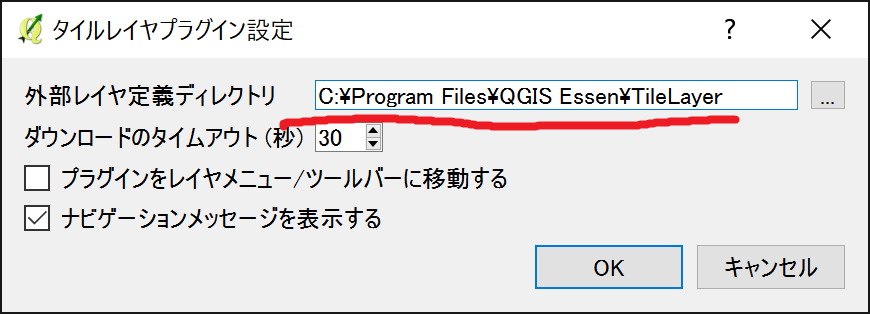

最初に設定ファイルを保存した場所のパスを指定する。他の選択項目はデフォルトのまま無視して問題ない。

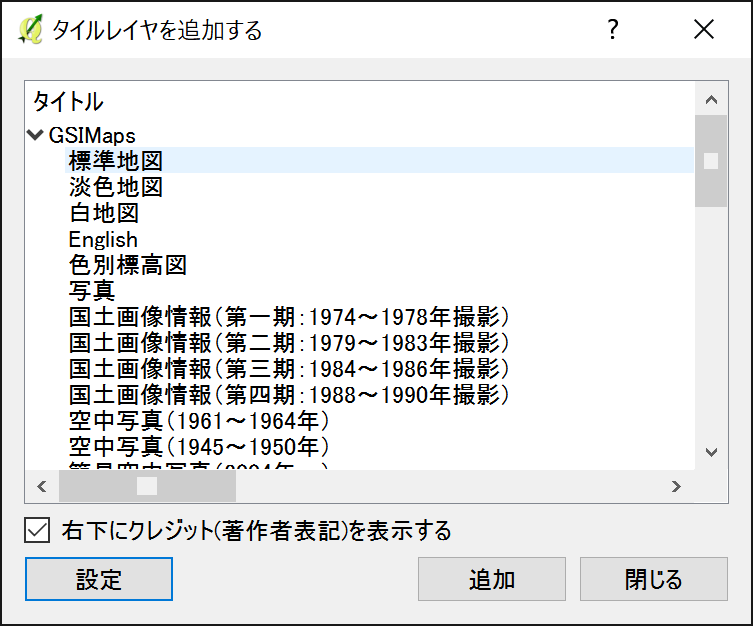

以上で下準備はすべて完了。下図の通り地理院様が公開している多種多様な地図の一覧が表示されるようになる。

③ 表示したい地図を選択

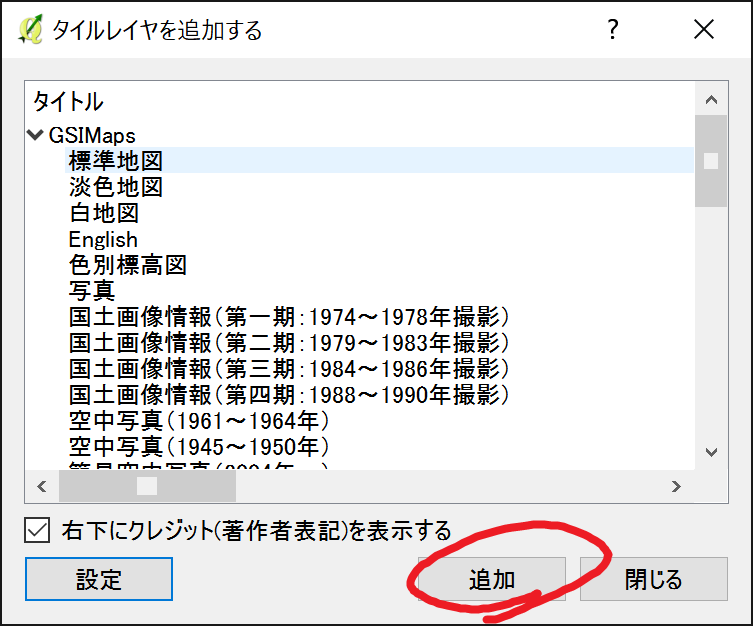

背景地図として主に使うのは標準地図・淡泊地図・白地図などである。とりあえず標準地図を選択し、一覧画面右下の『追加』ボタンを押す。

無事表示された。

以後地理院地図を見たい時は『タイルレイヤを追加する』の画面から都度欲しい地図を選択してあげればよい。地理院様は他にも多種多様な地図データを配信しているので、色々と見てみると面白い。

ちなみに設定ファイルさえ差し替えれば地理院地図以外の地図タイルもTileLayerPluginから呼び出すことができます（OSMのタイルデータなど）。

========
本記事作成にあたって下記サイトを大いに参考にさせていただきました。ありがとうございます。
d.hatena.ne.jp

※この記事は2017.07.19に一部更新しています。
※この記事は2018.04.14に一部更新しています。
